GCS低压抽出式开关柜

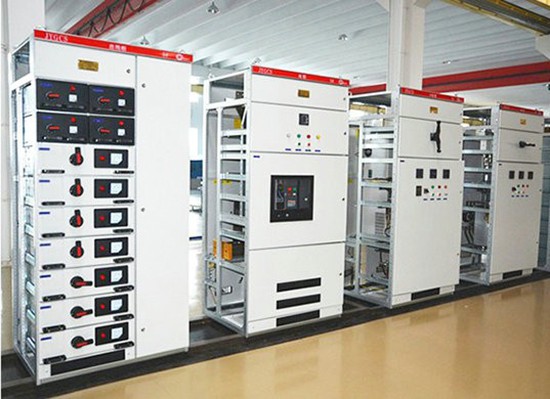

一、 概述
GCS低压抽出式开关柜是两部联合设计组根据行业主管部门，广大电力用户及设计单位的要求研制出的符合国情、具有较高技术性能指标、能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关柜。目前，该装置已被电力用户广泛选用。
该装置适用于电厂、石油、化工、冶金、建材、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50（60）Hz、额定工作电压380V（400、660）V、额定电流为4000A及以下发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

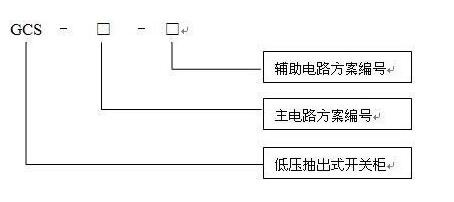

二、 型号及含义
三、 使用条件
1、 周围空气温度不高于+40℃不低于-5℃，24h内的平均温度不得高于+35℃；2、 户内安装使用，使用地点海拔高度不得超过2000m;3、 周围空气相对湿度在高温度为+40℃时不超过50%。在较低温度时允许有较大的相对湿度。（例如+20℃时为90%）应考虑到由于温度的变化可能会偶然产生凝露的影响；4、 设备安装时与垂直的倾斜度不超过5%；5、 设备安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所；6、 用户有特殊要求时可与制造厂协商解决。
四、技术参数
|
项目 |
单位 |
参数 |
|
|
主电路额定电压 |
V |
交流380（400、660） |
|
|
辅助电路额定电压 |
V |
交流220、380(400)直流110、220 |
|
|
额定频率 |
Hz |
50（60） |
|
|
额定绝缘电压 |
V |
660（1000） |
|
|
额定电流 |
水平母线 |
A |
≤4000 |
|
垂直母线（MCC） |
1000 |
||
|
母线额定短时耐受电流 |
kA/1s |
50、80 |
|
|
母线额定峰值耐受电流 |
kA/0.1s |
105、176 |
|
|
工频试验电压 |
主电路 |
V/1min |
2500 |
|
辅助电路 |
1760 |
||
|
母线 |
三相四线制 |
|
A.B.C.PEN |
|
三相五线制 |
A.B.C.PE.N |
||
|
防护等级 |
|
IP40 |
|

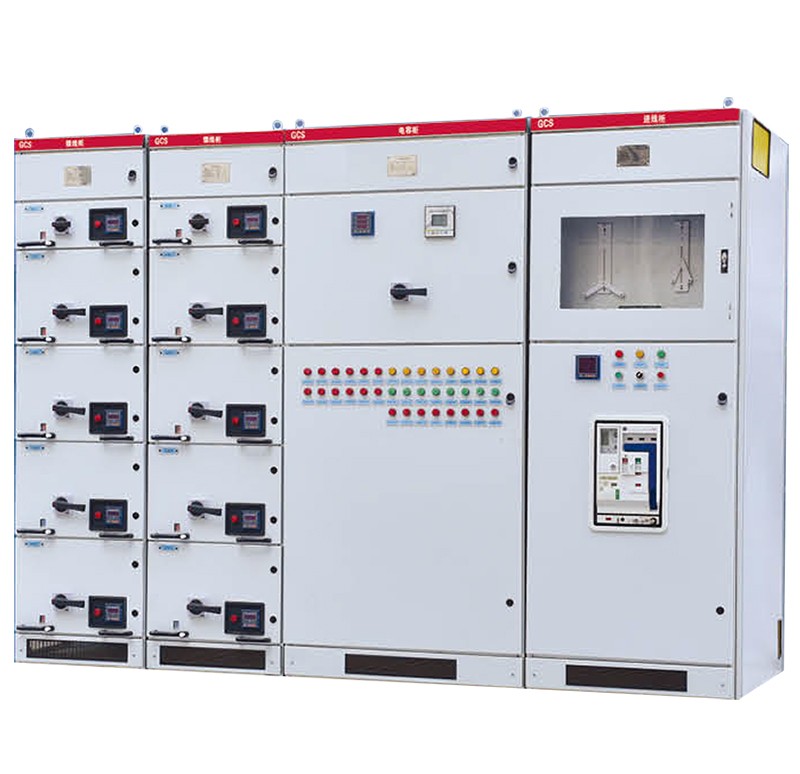

五、 结构特点
1、 主构架采用8MF型开口型钢，主构架装配形式设计为两种，全组装式结构和部分（侧柜和横梁）焊接式结构，型钢的两侧面分别有模数为20mm和100mm的?9.2mm的安装孔，内部安装灵活方便；2、 装置的各功能室相互隔离，其隔室分为功能单元室，母线室和电缆室，各室的作用相对独立；3、 水平主母线采用柜后平置式排型方式，以增强母线抗电动力的能力，是使装置的主电路具备高短路强度能力的基本措施；4、 电缆隔室的设计电缆上下进出均十分方便。
六、柜体尺寸
|
高（mm） |
2200 |
|||||||||
|
宽（mm） |
400 |
600 |
800 |
1000 |
||||||
|
深（mm） |
800 |
1000 |
800 |
1000 |
600 |
800 |
1000 |
600 |
800 |
1000 |
