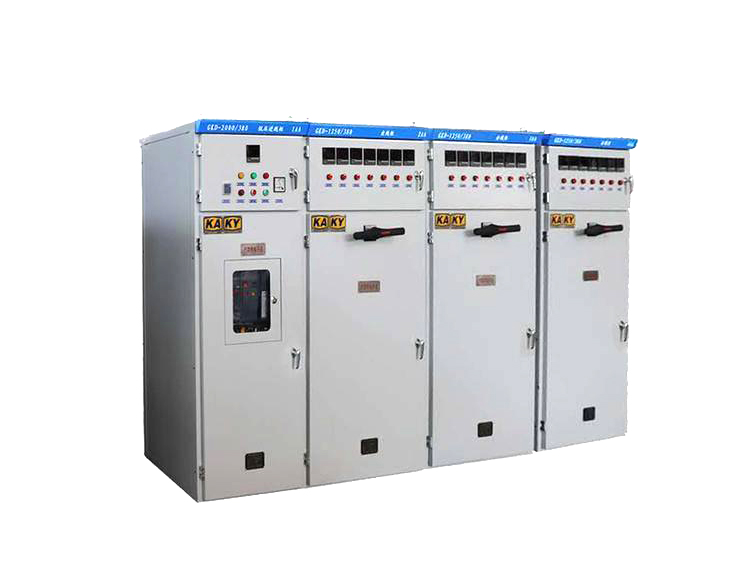

矿用开关柜（KA.KY）

矿用开关柜（KA.KY），主要用于煤矿井下无瓦斯煤尘的井底车场，总进风巷的配电峒室，作为交流50Hz，电压7.2Kv或12kv电气设备的配电进线、馈出、保护控制高压电动机、变压器使用。开关柜同样可以用于煤矿地面变电和冶金、化工等供电系统使用。

a、安装高度不超过海拔2000米；

b、环境温度-5℃~40℃；

c、周围空气的相对湿度不大于95±3%；

d、无剧烈颠簸震动冲击的地方；

e、无瓦斯煤尘爆炸的场合；

f、没有足以能腐蚀金属盒破坏绝缘气体的场所；

g、允许有垂直滴水的场所；

一、本开关柜客服了原来开关柜的种种不足，研制开发的新颖手车式开关柜结构保护功能全，操作可靠性高，维护方便简单。

体积小，重量轻的特点。

●设计结构：

开关柜是由柜体和手车两部分组成，用隔板分隔成手车室、母线室、电缆室、继电器室，手车有实验及工作两个位置。手车室与电缆室有活动的绝缘板隔开，维修时特别方便安全。手车互换率100%，减少维修时间，提高供电质量。手车滑道准确灵活，确保手车进出不偏离，并加装定位导航轨使二次插头准确无误的可靠接触。

●先进完善的保护：

开关柜的保护功能，经过多年煤矿使用，产品能满足不同用途的保护选择，配置漏电、绝缘监视、欠压、短路、过流操作过电压，也可选用具有遥控、遥讯、遥测等综合自动化保护装置，可配置小电流接地保护选线装置配套使用。

可选用系列矿用微机保护测控装置，保护系统带有通讯接口，通过通讯网络所有信息实时发送到上一级监控或调整系统，通过后台计算机进行遥测、遥信、遥控、遥调、遥脉的“五遥”功能。

以上是关于矿用开关柜厂家，矿用开关柜价格，矿用开关柜批发，矿用开关柜型号的详细介绍

二、使用环境条件

环境温度：上限＋40℃，下限－25℃；

相对湿度：日平均值不大于95﹪,月平均值不大于90﹪；海拔高度：不超过1000m；

三、安装

真空断路器在分合闸时产生的动负载，向上、向下约为７８４０Ｎ，供设计基础是估算基础应力。

开关柜安装基础的施工应符合“电力建设施工及验收技术规范”中的有关规定。

1、安装程序及注意事项：

ａ、使用特定的运输工具如吊车、叉车等，禁止使用滚筒或撬杠。

ｂ、将开关柜按排列顺序放置在基础上，调整开关柜组得直线度、垂直度、水平度，将开关柜固定在基础槽钢上。用合适的螺栓进行柜间固定。

ｃ、安装主母线：打开母线室顶盖板进行安装，安装好后紧固顶盖板，连接母线时接触面应平整、无污物，有污物的地方应清理干净，并涂上电力复合脂增强导电性能。

ｄ、安装一次电缆：电缆头制作完后，将电缆头固定在支架上，电缆与母线接触面应平整，接触面上涂电力复合脂后即可连接，电缆施工完毕后应用隔板将电缆室与电缆沟封隔。

ｅ、安装二次电缆：电缆由柜体左侧底部穿入，侧壁进入继电器室，分接到相应的端子上，施工时应注意电缆号、端子号不要漏穿或错穿，二次电缆施工完后，注意勿忘封盖电缆孔。

ｆ、连接柜间接地母线，使开关柜排列方向的接地母线连成一体，检查工作接地和保护接地是否遗漏，接地回路是否连续导通，且工作接的电阻应不大于10欧姆，保护接的电阻应不大于4欧姆。

2、验收试验机投入前的准备工作

（1）、验收试验项目

①、根据订货资料检查开关柜型号、规格是否相符；

②、检查紧固件是否有松动，发现有松动的应立即紧固；

③、检查母线连接处接触是否严密面；

④、手动操作隔离开关、断路器、机械程序连锁等项目3～5次，应灵活无卡涩现象，且动作准确，程序无误。

⑤、检查二次接线是否符合图纸要求，在主回路不通电的情况下对二次回路通电进行动作试验，各种继电器应动作准确可靠，符合设计要求；

⑥、主回路电阻测量，因本开关柜方案多，各种电阻值差异较大，暂定测量部分为断路器和电气连接端子，断路器不超过其标准规定值，电气搭接部分应不大于10微欧，测量方法采用直流降压法，通过100A直流电流，测量其电压降；

⑦、二次回路绝缘强度试验，在导体与外壳之间，施加交流50HZ、2000V电压，历时1min应无击穿放电现象，二次回路中有电子器件部分，试验电压由制造厂家与用户协商；

⑧、主回路工频绝缘电压试验，在相间和相对地之间施加交流50HZ，根据开关柜的额定电压，按GB311.1—83规定值的85％，历时1min 应无击穿闪络现象。

（2）、投入运行准备工作

①、活动摩擦及传动部分需加润滑油；

②、接通控制、信号、照明灯电源；

③、在其他开关柜的隔离开关、断路器等处于分闸状态时，给主母线通电，按规定操作程序使进线柜投入运行；

④、合上电压互感器柜的隔离开关，检查电压表的指示是否正确，若正确继续往下进行；

⑤、合上避雷器、站内用变压器的隔离开关及有关辅助电器使其投入运行；

⑥、依次合上馈线柜隔离开关、断路器，检查电流表指示是否正确。

四、使用说明

1、停电操作

先将断路器分断，再将机械闭锁扳到“分断闭锁”位置，分别先后分断下隔离开关及上隔离开关，若有接地开关时，还需使接地开关处于合闸位置后，将机械闭锁扳到“检修”位置，先可打开前门，取出钥匙打开后门，停电操作完毕，可对开关柜进行维护和检修。

2、送电操作

检修完毕需要送电时，应将后门关好锁定，将钥匙取出归于远处，将机械闭锁扳到“分断闭锁”位置后，使接地开关处于分断状态，分别先后闭合上隔离开关及下隔离开关，在将机械闭锁扳到“工作”位置后，可将断路器合闸。

五、维护与检修

1、开关柜投入运行后，监视和维护工作：

A、观察主母线和电气连接处母线若发现母线过热变色应进行检修；B、观察照明、控制、信号电源是否正常供电；

2、检修

故障检修：是为了防止带故障运行和防止事故扩大，在发现故障出现或断定是故障即将出现时，立即对故障部位进行检修，及时排除故障；定期检修时按运行规定按时检修，检修内容如下：

A、清除各部位尘埃，特别是绝缘表面的尘埃和污物；

B、检修程序锁和机械连锁，动作保持灵活可靠，程序正确；

C、按断路器、隔离开关、操作机构等电器的规定进行检修、调试；

D、检查电器接触部位，接触情况是否良好，检测接地回路，是否保持连续导通；

E、紧固各部位螺钉、销钉；

六、定货须知

1、定货时用户需提供下列技术资料：

2、主接线方案及单线系统图、排列图、平面布置图；

3、若需我方提供主母线时，请提供主母线的规格、材质；

4、一般情况下我方不提供主母线及母线桥；

5、开关柜使用在特殊条件时应在订单上提出；

6、需要其它附件、备件时应提出种类和数量；
